以下，我们以常用的KM1024i系列喷头举例说明。如上图示意KM1024i喷头底部喷嘴排列方式，可以看到该喷头所有喷嘴并不是分布在同一条直线上，而是分成了四行错列排布，在本系列文（1）中讲述过该喷头在横向上喷嘴之间的最小间距是一致的，其不同行之间喷嘴之间横向的最小间距约72µm，对应喷头NPI≈360dpi。

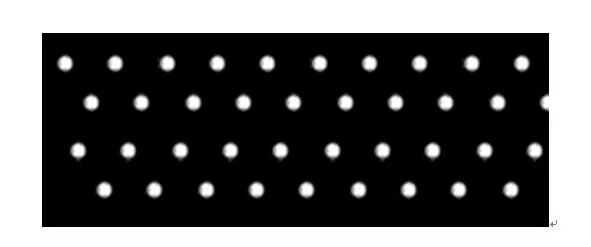

该喷头喷嘴分布成均匀的交错四排LB、LA和RA、RB，整体NPI是360dpi，对应的每排NPI=360/4dpi=90dpi，物理上，这四排喷嘴不做任何调整喷印的墨点都在一条直线上，而由于每排之间有不同的间距Δ（图中有L和R的内部间距Δ1和Δ2，以及LR之间的间距Δ3），如果不做任何控制上的调整直接喷印，那么打印出来的墨点分布图案就是喷头喷嘴的分布图形，如下图所示。

因此，我们需要通过控制上的调整使得所有喷嘴的落点处在同一直线上，从而能够使得我们的打印图形可以辨别。

 对于1411dpi扫描向分辨率的打印，根据KM1024i喷头L和R不同行之间的间距Δ1、Δ2和Δ3，会有不同的像素数（对于二值打印来说，一个像素点对应一个墨点）的调整，这个数值就是喷头水平参数，它是来校准不同行的喷嘴打印到同一条直线上。大家还记得1411dpi对应点间距18µm，根据喷头喷嘴分布之间的实际Δ1、Δ2和Δ3，可以得到对应的像素数大约是48、47和62，对于经常调试或售后的人员，其中48和47两组数字是不是很熟悉，这就是水平校准参数数值的来源。其中Δ2+Δ3就对应了47+62=109，也是调试人员或者售后人员熟悉的参数值了。根据此参数配置，大家能看到的实际打印结果就是下面所示的几组图形，通过配置Δ1和Δ2，能够分别将LA和LB、RB和RA喷印到一条直线上，这两条插点直线由于是两行喷嘴的错排，对应分辨率90dpi*2=180dpi。通过合适配置Δ3（实际中是Δ2+Δ3）则可得到所有四排喷嘴落点的均匀插点，由于是四排喷嘴全喷，对应分辨率则为90dpi*4=360dpi，即实现喷头物理分辨率的打印。

当然，上述水平校准参数是理论值，由于喷头个体差异以及设备结构和运动控制等的不同，水平参数的数值是有一定小范围偏差的，应根据实际打印情况做出水平参数的微小调整才能使得获得的直线度最佳。

还有一点需要说明的是，水平校准参数同扫描向分辨率直接相关，之前讲的是1411dpi扫描项分辨率打印，水平参数的基准设置是根据其两点间距18µm得到不同Δ对应的像素值，如果改变了扫描向分辨率打印，那么水平校准参数需要同步修正，其数值成简单的正比关系，四舍五入取整数值：

例如，进行1080dpi扫描向分辨率的打印，其喷头水平校准参数Δ1、Δ2和Δ2+Δ3需要从48、47和109先修改为37、36和83做为基础参数做调整，以获得最佳的直线度。
