PCB喷墨打印概述

喷墨打印方式因其可以直接根据资料图形进行数码作业，具有极佳的灵活性和便利性，省去了传统印刷线路版制造的繁琐过程，在PCB行业的应用越来越广泛。这里简要说明PCB喷墨打印工艺的自身特点。

 喷墨打印原理

喷墨打印是通过一定的驱动信号控制压电晶体部件，从喷头喷嘴中喷射出来离散的墨滴，一滴滴的墨点滴落到对应的基材上不同位置，最终形成所需要的图案，如图1所示。

由于工业级喷墨打印喷头的喷嘴一般只有几十微米量级，且一个喷头会由上千个喷嘴组成，因此每个墨滴喷射出来的体积是很小的，比如我们常用的KM喷头喷射的墨点仅13pL，在基材上形成的墨点直径一般仅70-80um。

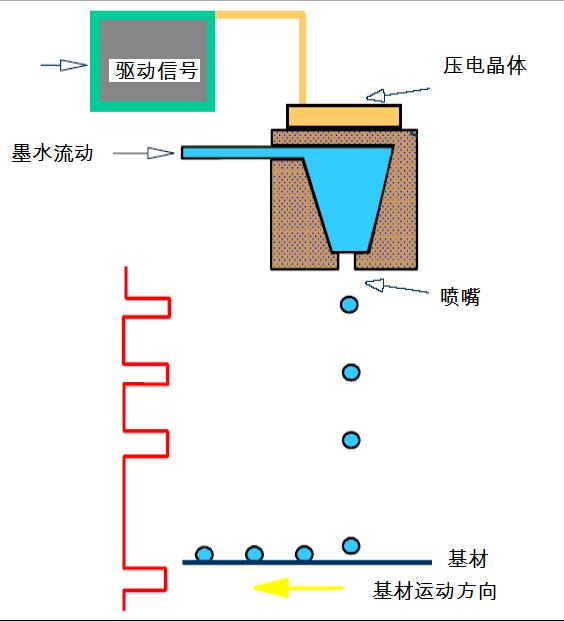

   图1喷墨打印原理

 图2 资料图形                     图3 喷印图形

资料图形与喷印图形

       由于喷墨打印是通过产生一滴一滴的墨点，最后叠加在一起形成的图案，对应的喷印图形在实际中就是像素图或叫栅格图，如图2所示，其中每一个格点就是一个墨点，白色区域喷射，黑色区域不喷射。

喷印图形如图3所示。当然，为使字符图形更加清晰可辩，需对喷印工艺进行调整，本概述不作详细说明。
