基材表面能对喷印工艺的影响

2025/07/08

基材表面能是影响喷印工艺的关键因素之一，它直接决定了喷印油墨的润湿性、附着性、均匀性及最终图案的清晰度。以下是表面能对喷印工艺的主要影响及应对策略：

一、             润湿性与墨水铺展

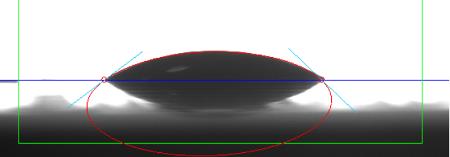

1.         高基材表面能：墨水容易湿润基材表面，形成均匀的液膜（见下图）；墨水快速铺展，适合大面积均匀涂层，但精细图案需控制扩散。

风险：过度铺展可能导致喷印图案边缘模糊。

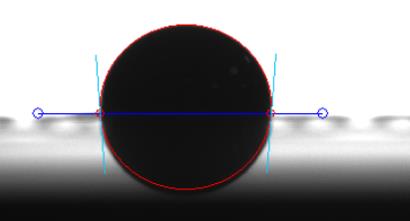

2.         低基材表面能：墨水不易润湿，形成离散液滴（见下图），有利于形成较好的图像边缘质量；墨水收缩成球，需通过喷印参数（如液滴尺寸、喷射频率、UV固化等）优化液滴分布。

风险：导致针孔、断线或边缘收缩、附着力差易脱落。

3.         解决方案：

Ø  对低表面能基材进行预处理（如等离子处理、化学清洗等）以提高表面能。

Ø  对高表面能基材施加疏水涂层或调整墨水配方（如降低表面张力）

二、             附着力与耐久性

1.         附着力：表面能越高，墨水与基材的化学键合（如范德华力、氢键）越强。

2.         低表面能基材：需通过物理/化学改性（如粗糙化表面、引入极性基团）提升附着力。

3.         特殊应用（如柔性电子、可穿戴设备）：需平衡表面能与柔性，避免因附着力过强导致脆性断裂。

三、             墨水与表面能的匹配

墨水表面张力需与基材表面能匹配：基材表面能应略大于墨水表面张力，确保良好润湿；基材表面应保持洁净度，以保证表面能的一致性。

四、             异常案例

1.         基材表面能过高

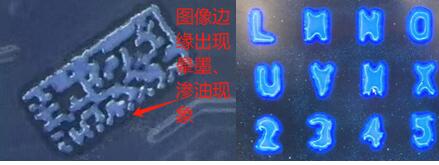

字符应用异常表现：字符、二维码模糊不清（字符肥油）、边缘有明显晕墨渗油现象（见下图）。

2.         基材表面能过低

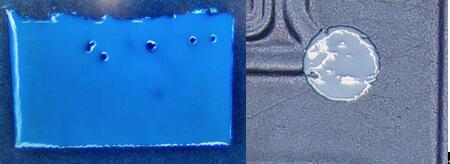

字符应用异常表现：字符收缩断线、白块针孔、白块膜厚均匀性差、字符脱落（见下图）。

总结

基材表面能是喷印工艺的核心参数之一，需通过“基材预处理+墨水配方+工艺参数”协同优化：

1.         测试表面能：使用接触角测量仪或达因笔评估基材表面能。

2.         选择预处理方法：根据基材类型和生产效率需求。

3.         调整墨水特性：表面张力、粘度、固化速度需与基材匹配。

4.         喷印工艺匹配：通过打印参数调整优化（如固化、喷印频率、墨滴大小、图像RIP处理等）。

通过系统优化，可显著提升喷印质量、生产良率及产品功能性。
